▲FPGA評価ボード FT245-EP1C6

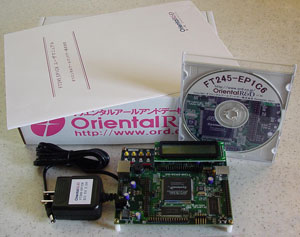

▲FT245-EP1C6パッケージ
▲IO_MEMORY_TESTプログラム
▲IO_TESTプログラム
VB6ソース付き |
 |
発売中 ￥69,000（税込み価格\75,900) |
 |
FT245-EP1C6 はアルテラ社のCycloneシリーズFPGAとFTDI社USBコントローラを実装したFPGA評価ボードです。汎用コントローラとしてお使い頂けるような回路構成になっておりますのでFPGA
の評価だけでなく検査装置、ジグ、小ロットのコントローラ等にぜひお使いください。USBデバイスドライバ、制御ソフト、FPGAのサンプル回路（Velilog記述）を標準添付。
PCと連携したシステムが簡単に構築できます。 |
 |
・IO電源として3.3V、2.5Vを各バンク各々選択可能（バンク１、2は3.3V固定）
・LVDS 信号用にRJ45コネクタを実装、高速シリアル転送の評価が可能です。
・メモリ512kB×２バンク実装しているため片方がPCと通信中でも他方からのデータ読み書き可能です。 |
 |
・外形 130×110mm
・FPGA EP1C6Q240C8
・水晶発振器 24MHZ 予備搭載エリア1個
・USBコントローラ FTDI社 FT245BM
・FPGAコンフィギュレーション ASおよJTAGモード
・コンフィグROM EPCS1
・メモリ SRAM 8bit×512K（70ns) 2個
・電源 単一5V供給、 USBバス給電または外部給電
・電源ポート DCジャック
・USBポート Type-B
・ユーザIO バンク1:5本 バンク3:43本 バンク4：36本
・16文字×2行の液晶表示器、SW5個 ブザー1個、LED４個実装 |
 |
＜TESTプログラム＞
本ボードは出荷時にＵＳＢインターフェイスを使ったテスト回路が既にプログラミングされております。ジャンパ等出荷時のままで、ご使用になるパソコンに添付CD-ROMに収録されておりますUSBドライバ、IO_MEMORY_TESTプログラムまたはIO_TESTプログラムをインストールすることにより、本ボード上のメモリのリードライト、液晶表示パネルの表示、ブザーのオンオフ、LEDのオンオフ等がパソコンから制御できます。
IO_TESTプログラムはコントロールプログラムの参考用として、VB6のソースコードが付いていますので併せて参考にしてください。
IO_MEMORY_TESTプログラムおよびIO_TESTプログラムは２種類（D２ＸＸ
Ｄｉｒｅｃｔ Driver版、Virtual COM PORT版）添付されております。
D２ＸＸ Ｄｉｒｅｃｔ Driveを使った制御ソフトを使用した場合、パソコンからのメモリ転送速度は約1MB/S
となります。 |
|
